如何使用 Raspberry Pi Pico 制作脉搏血氧仪来监测我的心率

过去，要记录基本的生命体征，就需要去医生办公室，使用昂贵的设备，而且你根本无法理解。但现在，随着模块化和套件电子产品的兴起，你可以使用Arduino或 Raspberry Pi Pico 等微控制器在办公桌上构建其中一些设备。随着冬季的到来和呼吸系统疾病的增加，拥有一个方便拿取的脉搏血氧仪可能会大有裨益。当然，自制的脉搏血氧仪无法达到医疗级的准确度，但完美何时会成为优秀项目的阻碍?(如果你感兴趣，我们有很多这样的项目。)

Raspberry Pi Pico 是一款售价 4 美元的微控制器板，配备 Raspberry 内部基于 ARM 的 RP2040 。它可使用 C 和 MicroPython 编程，并具有 I2C、SPI 和 PIO 等 I/O 选项。

亚马逊 8 美元

组装脉搏血氧仪

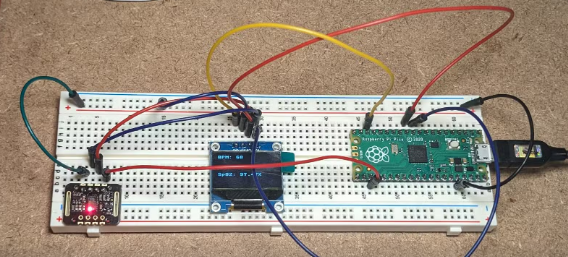

使用面包板构建脉搏血氧仪

首先将 Raspberry Pi Pico 放在面包板上，横跨中央通道，将微型 USB 端口朝向边缘。您需要将端口放在边缘，因为您需要方便地从中获取电源。将其放在边缘中间可最大限度地增加可用的孔数。

接下来，放置 OLED 显示屏和脉搏血氧仪模块。放置它们的位置其实并不重要，但有些位置比其他位置更好。OLED 最好放在电路板上半部分的最低行，这样它就能得到支撑，并且仍留有四排孔，这样你的跳线就不会拥挤。脉搏血氧仪模块最好放在电路板的底部，因为这样更容易与手指接触。
